``OptimScan Q12/Q9``

Yüksek Hassasiyetli 3D Muayene Tarayıcıları

* Çift Tarama Aralığı
* Monoküler-Stereo Füzyon (MSF)
* Çoklu Maruz Kalma
* Tek Çekim < 1 s
* Doğrulanmış Doğruluk (VDI/VDE 2634 ve ISO 10360)

Güvenilir Yüksek Performans

Dört yüksek çözünürlüklü kamera ile donatılmış OptimScan Q12/Q9, bir nesnenin yüzeyindeki geometrik olarak karmaşık özellikleri doğru bir şekilde yakalayabilir.
Güçlü donanım modülleri ve gelişmiş 3D yeniden yapılandırma algoritmaları ile birleştirilen sistemler, VDI/VDE 2634 Bölüm 2 ve ISO 10360 standartlarına göre doğrulanmış 0,005 mm'lik etkileyici bir doğruluk sunar. Her sistem, en yüksek düzeyde tekrarlanabilirlik ve metrolojik izlenebilirlik sağlamak için ISO 17025 onaylı laboratuvarımızda test edilir.

Çift Tarama Aralığı, Kullanımı Kolay

OptimScan Q12/Q9, tek bir tıklamayla değiştirilebilen iki tarama aralığına sahiptir, bu da diyafram ve odak uzaklığının manuel olarak ayarlanmasını ortadan kaldırır.

* Geniş aralık: 430 × 300 mm
* Küçük aralık: 160 ×110 mm

Farklı aralıklardan taranmış veriler, hem verimlilik hem de ayrıntı sağlayarak yazılımda sorunsuz bir şekilde kaynaştırılabilir.

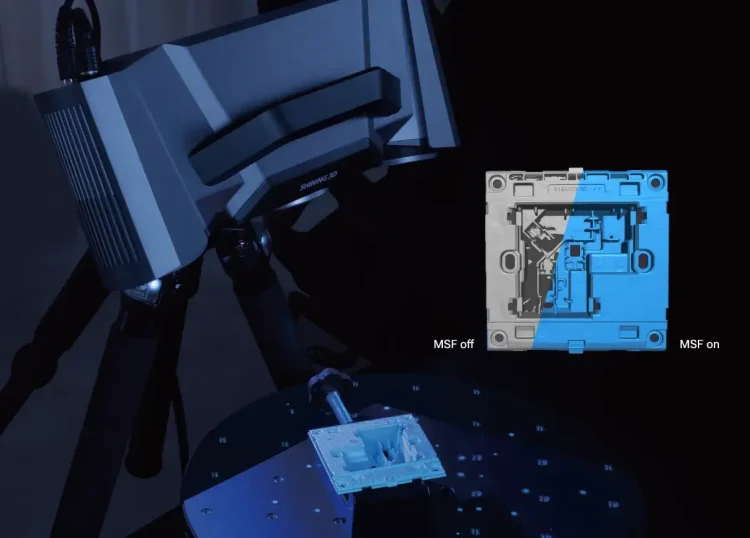

Monoküler-Stereo Füzyon (MSF)

Monoküler-stereo füzyon fonksiyonu, veri kapsamını etkili bir şekilde artırabilir ve endüstriyel parçaların ortak dönme köşeleri ve bağlantıları gibi taranan verilerin bütünlüğünü iyileştirebilir.

Çoklu Pozlama, Daha Hızlı Tarama

Yerleşik bir çift çipli bilgi işlem modülü ile güçlendirilmiş OptimScan Q12/Q9, hızlı görüntü elde etme ve verimli veri işleme sağlar. Her çekim 1 saniyeden az sürer ve yoğun bir yüksek çözünürlüklü veri noktası kümesini olağanüstü hassasiyetle yakalar.

İş akışını daha da kolaylaştırmak için sistemler, akıllı otomatik pozlama da dahil olmak üzere birden fazla pozlama modunu destekler ve çok çeşitli yüzey koşullarında en iyi sonuçları sağlarken tarama süresini önemli ölçüde azaltır.

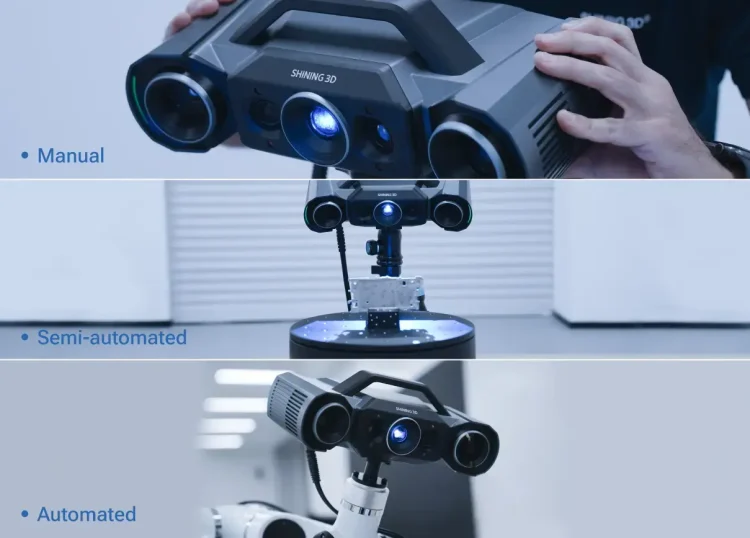

Çok Yönlü ve Son Derece Uyarlanabilir

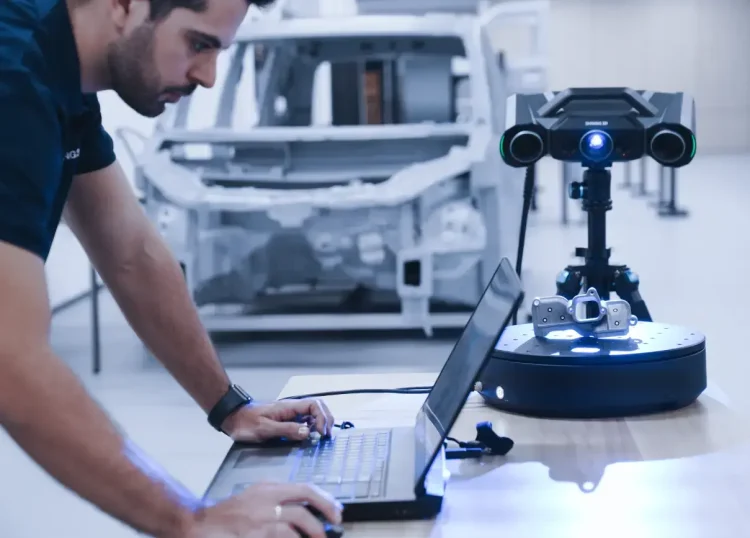

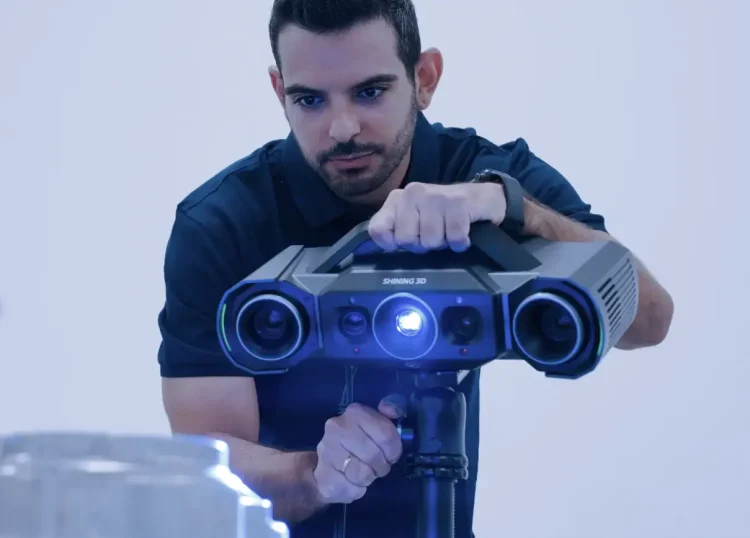

OptimScan Q12/Q9 kompakt ve taşıması kolaydır, esnek manuel tarama sunar. Yarı otomatik çalışma için, sabit bir tripod ve 20 kg'a kadar yüke sahip otomatik bir döner tabla ile eşleşerek taramada daha fazla verimlilik ve tutarlılık sağlar. Tam otomatik modda, hassas, tekrarlayan denetim görevleri için bir robotla entegre olur.

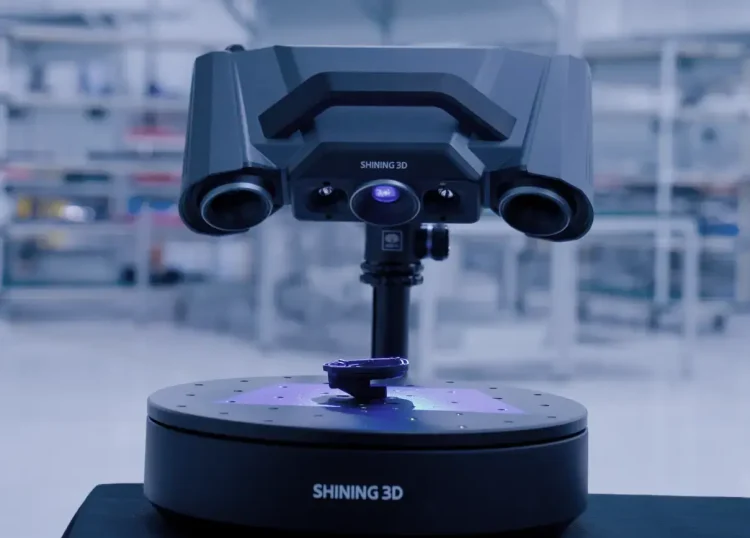

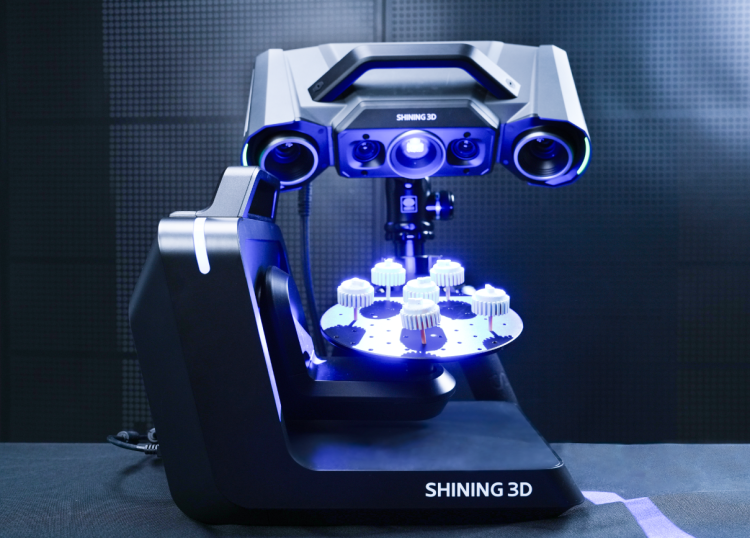

Otomatik Çift Eksenli Pikap (İsteğe Bağlı)

Yüksek hassasiyetli 3D denetim sistemleri ile sorunsuz çalışacak şekilde tasarlanan otomatik çift eksenli döner tabla (3 kg'a kadar yük), tarama yazılımı içinde tek bir tıklama ile çok açılı otomatik tarama sağlar.

Otomatik Muayene Çözümü

OptimScan Q12/Q9, akıllı 3D inceleme sistemiyle sorunsuz bir şekilde entegre olabilir ve taramadan rapor oluşturmaya kadar tam otomatik iş akışı sağlar.

İş Akışı:
1. Yol Öğretimi
2. Otomatik 3D Ölçüm
3. Otomatik 3D Denetim
4. Otomatik Rapor Oluşturma

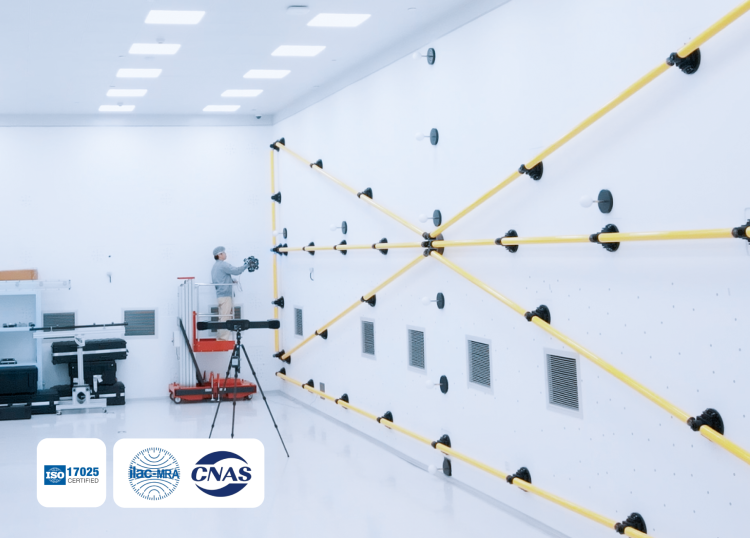

Sertifikalı Metroloji Doğruluğu

* Doğrulanmış Standartlar: VDI/VDE 2634 ve ISO 10360'a dayalı titiz kabul testi.
* Akredite Laboratuvar: ISO/IEC 17025 Doğruluk Laboratuvarımızda kalibre edilmiştir.
* Tam İzlenebilirlik: Entegre kontrol sistemimiz, her ölçümün uluslararası düzeyde izlenebilir olmasını sağlar.

Destek Kapsamımız

SHINING 3D'de sadece cihazlar sunmuyoruz - özelleştirilmiş çözümler, küresel destek ve başarınıza bağlılık sunuyoruz. Sezgisel araçlardan kalibre edilmiş doğruluğa kadar, işinizi güçlendirmek için buradayız.

``Neden Mitalon ?``

– Tecrübeli ve Uzman Kadro
20+ yıllık mühendislik ve imalat deneyimi ile en iyi hizmeti sunuyoruz.

– Son Teknoloji Cihazlar
Shining 3D Metroloji Sınıfı Tarama Cihazlarının Türkiye temsilcisi olarak , Hassas tarama ve modelleme için 3D tarama hizmeti veriyoruz.

– Hassasiyet ve Kalite
Ölçüm hassasiyeti ile hassas modelleme ve kalite kontrol

– Müşteri Odaklı Yaklaşım
İhtiyacınıza özel tasarlanan projeler ve maksimum verimlilik sunuyoruz.

3D Model Galerisi

Switch Panel by SHINING 3D on Sketchfab

Motor Dişlisi by SHINING 3D on Sketchfab

Tarayıcılarımızla Neler Başarabilirsiniz?

Tarayıcılarımızı iş akışınıza entegre etmenin verimliliği nasıl artırabileceğini ve olağanüstü sonuçlar elde etmenize nasıl yardımcı olabileceğini keşfedin.

Bileşen Boyut İncelemesi (GD&T)

Uygulama Senaryoları: Motor blokları, şanzıman muhafazaları, türbin kanatları ve fren sistemi bileşenleri gibi hassas işlenmiş parçalar. İşlev: CAD modelleriyle karşılaştırarak geometrik tolerans analizi (örneğin, düzlük, yuvarlaklık, konum) için yüksek yoğunluklu nokta bulutu verilerinin hızlı bir şekilde elde edilmesi. Endüstri standartlarına uygunluğu sağlamak için işleme hatalarını (örneğin, çapaklar, deformasyon) tespit eder.

Damgalı Parçalar ve Sac Kalite Kontrolü

Uygulama Senaryoları: Çamurluklar ve şasi yapısal bileşenleri gibi damgalı sac metal parçalar. İşlev: Geri dönüş efektlerini analiz etmek ve damgalama kalıbı tasarım parametrelerini optimize etmek için yüzey konturlarını tarayın. Küçük kırışıklıkları veya çatlakları tespit etmek için tam boyutlu inceleme (FAI) gerçekleştirin, sonraki kaynak ve montaj sorunlarını azaltın.

Kalıp Geliştirme ve Onarım

Uygulama Senaryoları: Enjeksiyon kalıpları, kalıp döküm kalıpları. İşlev: Onarım veya yeniden üretim rehberliği için 3D modeller oluşturmak üzere yıpranmış kalıpları tarayın ve ters mühendislik yapın. Yaşam döngüsünü tahmin etmek ve aksama maliyetlerini azaltmak için eski ve yeni kalıplardan gelen verileri karşılaştırın.

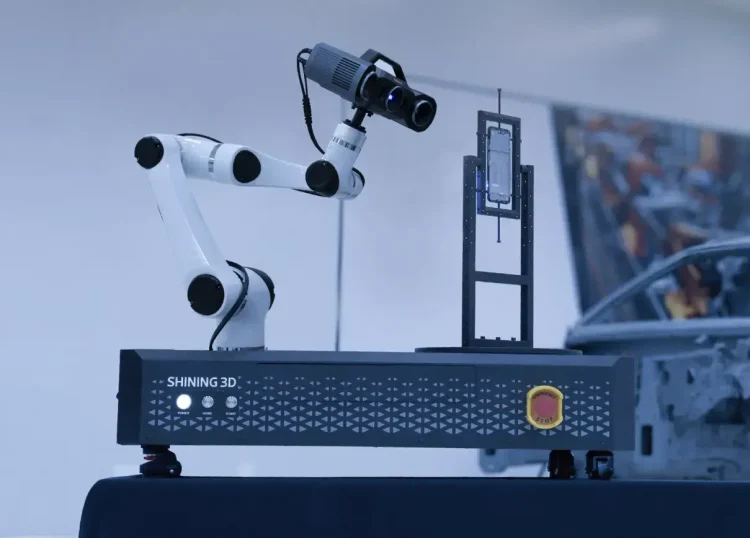

Otomatik Hat İçi Muayene (Robotlarla Entegre)

Uygulama Senaryoları: Kritik üretim hattı istasyonları. İşlev: Robotik kollarla entegrasyon, tam otomatik tarama sağlar. Üretim trendlerini izlemek ve erken sapma uyarıları sağlamak için gerçek zamanlı denetim raporları oluşturulur.

Teknik Veriler

Ürün Türü	OptimScan Q12, OptimScan Q9
Doğruluk	Geniş aralık: 0,015 mm, Küçük aralık: 0,005 mm
Çalışma Mesafesi	Geniş aralık: 590 mm, Küçük aralık: 210 mm
Çözüm	OptimScan Q12: 4 × 12.3MP OptimScan Q9: 4 × 9MP
Ağırlık	3,5 kg
Veri Kablosu Uzunluğu	5 m
Kabul Testi	VDI/VDE 2634 Bölüm 2 ve ISO 10360 Sertifikalı (ISO/IEC 17025 Akredite Doğruluk Laboratuvarında Test Edilmiştir)

FOV	Geniş aralık: 220 × 150 mm, Küçük aralık: 80 × 50 mm
Nokta Mesafesi	OptimScan Q12 HD: Geniş aralık: 0,054 mm, Küçük aralık: 0,02 mm OptimScan Q9 HD: Geniş aralık: 0,06 mm, Küçük aralık: 0,03 mm
Alan Derinliği	Geniş aralık: 300 mm, Küçük aralık: 60 mm
Işık Kaynağı	Mavi LED
Boyutlar	366 × 162 × 132 mm
Sertifikalar	CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX

FreeScan Trak ProW'un Daha Fazlasını Eylemde Keşfedin

Sıkça Sorulan Sorular

Nesnelerin renk dokusunu taramak mümkün mü?

Hayır. OptimScan Q12/Q9, nesnenin doku bilgilerini yakalamak için renkli bir kameraya sahip değildir.

Optimscan Q12/Q9 ile tarama sırasında işaretleyiciler gerekli mi?

OptimScan Q12/Q9 işaretleyicisiz taramayı destekler. Daha yüksek doğruluk gereksinimleri için 1 mm, 2 mm veya 4 mm yansıtıcı olmayan işaretleyicileri tanıyabilir.

Tarayıcı sertifikalı mı yoksa standartlara göre izlenebilir mi?

Evet. Tarayıcı, VDI/VDE 2634 ve ISO 10360 gibi uluslararası standartlara göre izlenebilir denetim raporları ve kalibrasyon sertifikaları sağlar (verilen gerçek sertifikalara tabidir). Tüm kalibrasyon ve doğrulama prosedürleri, ISO/IEC 17025 gerekliliklerine uygun olarak çalışan SHINING 3D’nin akredite Doğruluk Laboratuvarında gerçekleştirilir.

El tipi 3D tarayıcı ile sabit 3D tarayıcı arasındaki fark nedir?

Elde tutulan bir tarayıcı esneklik ve taşınabilirlik sunar, bu da onu büyük, karmaşık veya ulaşılması zor parçaları taramak için ideal hale getirir. Sabit bir tarayıcı sabit bir konuma monte edilir ve kontrollü ortamlarda daha küçük parçaların tekrarlayan, yüksek hassasiyetli taranması için daha uygundur.

OptimScan Q12/Q9 hangi boyutta nesneleri tarayabilir?

Otomotiv, elektronik, kalıp üretimi vb. gibi yüksek hassasiyetli uygulama senaryolarında küçük ve orta ölçekli nesneler için OptimScan Q12/Q9 kullanmanızı öneririz.

OptimScan Q12/Q9 ile denetim nasıl yapılır?

OptimScan Q12/Q9 yazılımı, Karşılaştırma, Kesit, Özellik, Boyut, Göstergeler, Rapor ve Hızlı Ölçüm gibi kapsamlı işlevler sunan ve çeşitli denetim gereksinimleri sağlayan SHINING3D İnceleme modülü ile entegre edilebilir.

Endüstriyel bir 3D tarayıcı nasıl kalibre edilir?

SHINING 3D tarayıcılar, metroloji standartlarına göre izlenebilir sertifikalı eserler veya kalibrasyon panelleri kullanılarak kalibre edilir. Düzenli kalibrasyon, ölçüm izlenebilirliğini sağlar, doğruluğu korur ve tarayıcıyı kalite yönetimi gereksinimleriyle uyumlu hale getirir.

Veri toplama için bu 3D tarayıcı tarafından hangi ışık kaynakları kullanılıyor?

OptimScan Q12/Q9, veri toplama için mavi LED’i destekler.

Mavi Led: Yoğun yüzey verilerini yakalamak için ızgara desenleri yansıtır, ince dokularda, karmaşık geometrilerde ve küçük ayrıntılarda mükemmelleşir.
